顎式破碎機簡介

河南鄭州紅星機械廠生產的顎式破碎機,目前在制砂生產線、破碎生產線、水泥生產線應用廣泛,主要用于對用于破碎抗壓強度在147~245MPa的各種礦石和巖石的粗、中、細碎。河南紅星機器集生產與銷售于一體,生產經驗豐富,生產的顎式破碎機型號多樣,滿足不同用戶的不同需求,歡迎廣大客戶來我廠咨詢顎式破碎機價格。

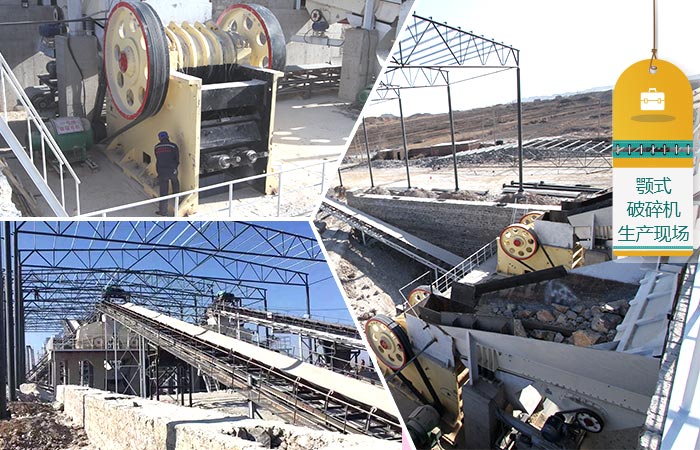

顎式破碎機生產現場 運行平穩可靠

顎式破碎機廣泛應用于冶金、礦山、建筑、鐵路、公路等行業,可將河卵石、玄武巖、輝綠巖、建筑垃圾等物料破碎到10-400mm的粒度,且運行穩定、成品率高、大小均勻,能為企業的生產帶來更大的市場,更高的盈利,關于顎式破碎機的結構、原理、廠家、價格等,用戶請繼續往下看。

顎式破碎機應用領域

顎破:處理能力強,應用范圍廣

顎式破碎機圖片實拍

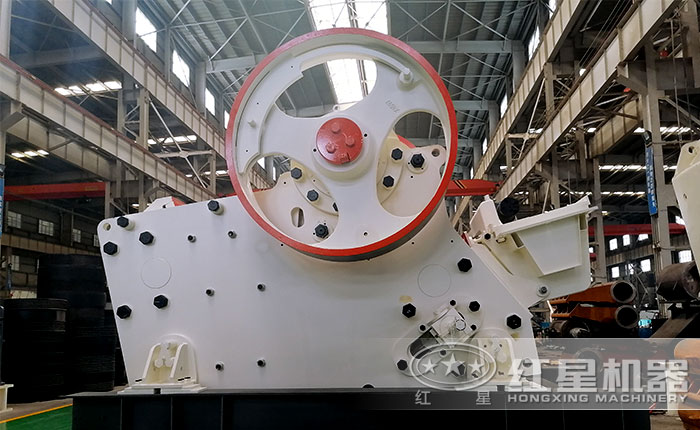

CJ系列歐版顎式破碎機

CJ系列歐版顎式破碎機:非焊接可拆解機架,易維護

德版顎式破碎機

德版顎式破碎機:性能好,成品規格可控

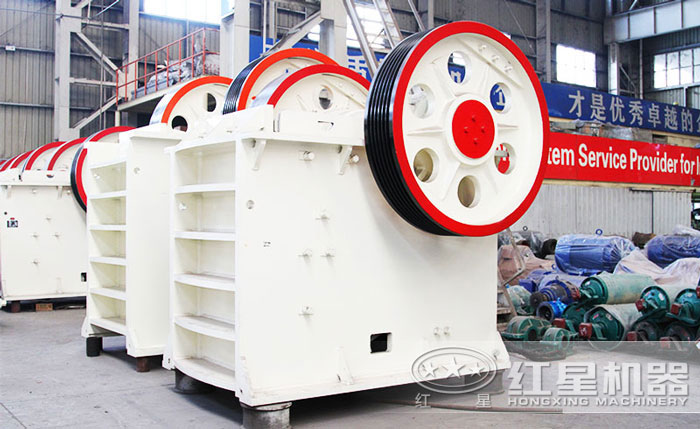

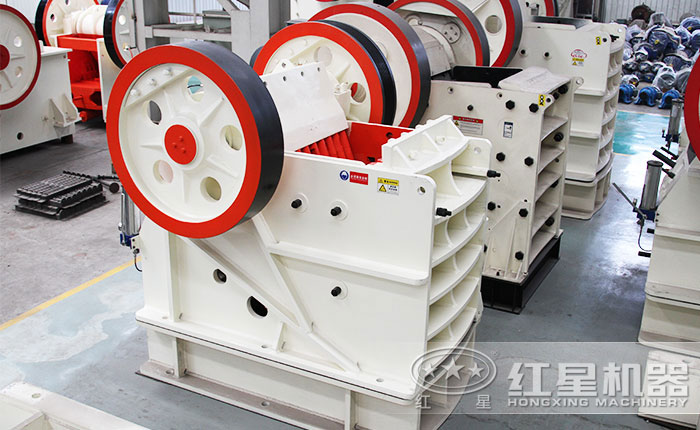

顎式破碎機

顎式破碎機:軟硬通吃,堅固耐用

顎式破碎機性能優勢

1.結構合理、零件抗磨

設備內部結構精密,工藝精良,各部件選用耐磨、抗壓性強的材料制成,增強了零件的抗壓性和耐磨性。如動顎采用高質量的鑄鋼件構成,偏心軸采用鍛坯加工等,提高了顎式破碎機零件的耐磨性及工作可靠性。

2.深腔破碎、高產節能

顎式破碎機破碎腔深且無死區,提高了進料能力與產量,不易發生堵料現象,破碎比大,產品粒度均勻,高產量,低能耗。

3.操作簡單、維護方便

顎式破碎機裝有楔塊排料口調整裝置,排料口調整更簡單、安全和快捷。采用集中潤滑系統,零部件潤滑簡單快捷,日常保養方便。

4.設備強度高、承載能力好

采用有限元分析技術,破碎機具有較高的強度,裝有相比其他破碎機更耐用的偏心軸軸承,軸承的承載能力和密封效果得到提高。

顎式破碎機性能優勢

顎破優勢突出用它讓您節省投資,有效生產

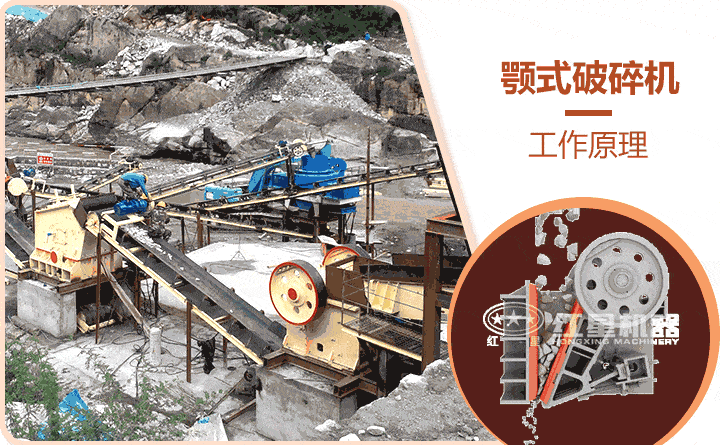

顎式破碎機工作原理

電動機驅動皮帶和皮帶輪,通過偏心軸使動顎上下運動,當動顎上升時肘板與動顎間夾角變大,從而推動動顎板向固定顎板接近,與其同時物料被壓碎或劈碎,達到破碎的目的;

當動顎下行時,肘板與動顎夾角變小,動顎板在拉桿彈簧的作用下,離開固定顎板,此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料,實現顎式破碎機的批量生產。

鄂破原理

顎式破碎機原理

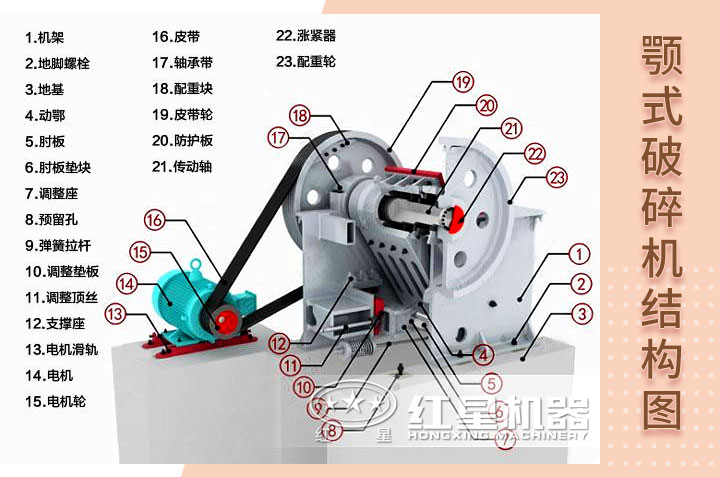

顎式破碎機結構圖

顎式破碎機主要由:固定顎板、活動鄂板、機架、上下護板、調整座、動鄂拉桿等組成。很好的了解鄂式破碎機的內部結構能對鄂式破碎機使用過程中和出現問題時能起到很好的幫助作用。

顎式破碎機結構圖

紅星顎式破碎機廠家_您的明智之選

紅星廠家的顎式破碎機設備質量高、穩定性強,在破碎生產中為客戶帶來了較大的盈利,設備性能好,價格經濟實惠、就連售后服務也是公司選擇的一個重要亮點,不僅可以免費幫用戶選購設備,而且還派人進行安裝、調試,后期還有技術人不定期的回訪,保證了生產的連續性和有效性,因?yàn)楹糜?,所以這里將紅星廠家推薦給更多需要的客戶。

紅星師傅現場指導安裝

現場免費指導生產線安裝,科學、合理

顎式破碎機生產現場

顎破碎石現場,可就近進行現場考察

顎式破碎機報價

一臺顎式破碎機價格在幾萬到幾十萬不等,因?yàn)轭€破類型差異以及規格型號不同,生產制造所耗原料以及投入人力、精力不同,所以廠家對于設備定價自然也會有所差別,想要了解詳細的顎式破碎機價格,在線咨詢,公司客服人員會安排技術經理與您對接,免費為您提供選購方案,并對您所需設備進行估價。

客服人員

從心出發,用心服務,我們時刻等待您的咨詢

除了固定式的顎式破碎機外,廠家生產的還有移動顎破破碎機,可隨時轉場,不需要打樁,并且智能化控制系統操作更方便,一人即可操控生產,在建筑垃圾處理廠、石料場等都能看到它的身影。無論是移動式還是固定式顎破,公司均有現貨,歡迎有意向的用戶隨時到廠實地參觀、免費考察,我們將竭誠為您服務。

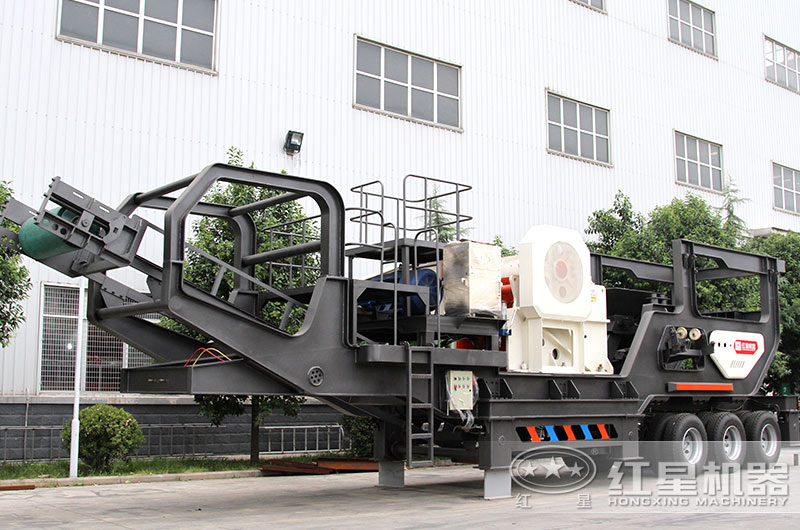

移動破碎機

顎式移動破碎機:移動作業,轉場自由

技術參數

  • 顎式破碎機
  • CJ系列歐版顎式破碎機
  • HD德版顎式破碎機
型號 進料口尺寸 (mm) 最大進料粒度 (mm) 排料口調整范圍 (mm) 處理能力(t/h) 偏心軸轉速(r/min) 電機功率 (kw) 外形尺寸 (長×寬×高) (mm)
PE 150×250 150×250 125 10-40 1-3 268 4P   5.5 760×700×860
PE 200×300 200×300 180 15-50 2-6 260 4P   7.5 915×780×990
PE 200×350 200×350 180 18-60 3-10 276 4P   11 1000×914×1112
PE 250×400 250×400 210 20-70 5-21 300 6P   15 1100×1032×1285
PE 400×600 400×600 340 40-100 16-64 270 6P   30 1623×1736×1615
PE 500×750 500×750 425 50-100 40-110 268 6P   55 1920×1850×1920
PE 600×750 600×750 500 150-200 80-240 268 6P   55 2020×1850×1920
PE 600×900 600×900 500 65-160 50-160 254 6P   55 2530×1900×2340
PE 750×1060 750×1060 630 80-180 110-320 245 8P   110 2680×2380×2785
PE 900×1200 900×1200 750 100-200 220-380 208 8P   110 3470×2876×3330
PE 1200×1500 1200×1500 1020 150-350 400-1000 180 8P   160-245 4850×3220×3680
PE 1500×1800 1500×1800 1200 220-350 500-1200 180 8P   280-380 5160×3660×4248
PEX 150×750 150×750 120 18-48 8-25 320 4P   15 1170×1575×1030
PEX 250×750 250×750 210 25-60 13-35 320 6P   22 1550×1730×1470
PEX 250×1000 250×1000 210 25-60 16-52 330 6P   30 1580×2006×1390
PEX 250×1200 250×1200 210 25-60 20-61 330 6P   37 1780×2214×1430
PEX 300×1300 300×1300 250 20-90 16-105 300 6P   55 2210×2320×1723

注:產量根據不同物料,進料粒度等因素其結果將有所不同

型號 最大進料粒度 進料口尺寸 出料口調整范圍 處理能力(t/h) 電機功率(KW) 外形尺寸 長×寬×高(KW)
CJ96 480 930×580 60-175 105-390 4P 90 2850×2270×1950
CJ106 560 1060×700 70-200 150-500 4P 110 3280×2580×2400
CJ120 700 1200×870 70-200 175-610 4P 160 3700×2790×2950
CJ125 760 1250×950 100-250 270-831 4P 160 4230×2780×2960
CJ150 960 1400×1200 125-250 340-880 4P 200 5030×3440×3970
CJ160 960 1600×1200 150-300 430-1145 4P 250 5780×3460×3580
CJ200 1200 2000×1500 175-300 630-1590 6P 400 6600×3000×4400
CJ1511 850 1500×1070 125-300 380-1080 6P 200 4130×3000×3330
CJ1513 1040 1500×1300 150-300 480-1160 6P 200 4620×2890×4190

注:產量根據不同物料,進料粒度等因素其結果將有所不同

型號 進料口尺寸 最大進料粒度 (mm) 出料口調整范圍 處理能力(t/h) 電機功率 外形尺寸
長×寬×高 (mm)
HD72(57) 460×720 425 45-100 50-120 6P   55 2100×1556×1640
HD86(69) 580×860 500 50-150 60-260 8P   75 2200×1754×1810
HD98(751) 680×980 630 75-175 110-350 8P   110 2660×1960×2175
HD110(912) 850×1100 750 100-200 230-550 6P   132 2960×2381×2556
HD125 950×1250 900 125-225 280-750 8P   160 3500×2614×2925

注:產量根據不同物料,進料粒度等因素其結果將有所不同
