單缸液壓圓錐破碎機簡介

單缸液壓圓錐破碎機(單缸圓錐破碎機)是我公司引進美國技術、結合中國金屬材料的性能為滿足發展中國家的需求而設計的一種效率高破碎機。因其通過底部單缸的特別設計結構,可完成排料口直接調節、預防過鐵、清腔的三個重要功能,所以并沒有外掛的排料口調節機構、外部液壓缸或者彈簧的防過鐵裝置,整體外形結構簡單緊湊。

單缸圓錐破碎機廠家介紹視頻

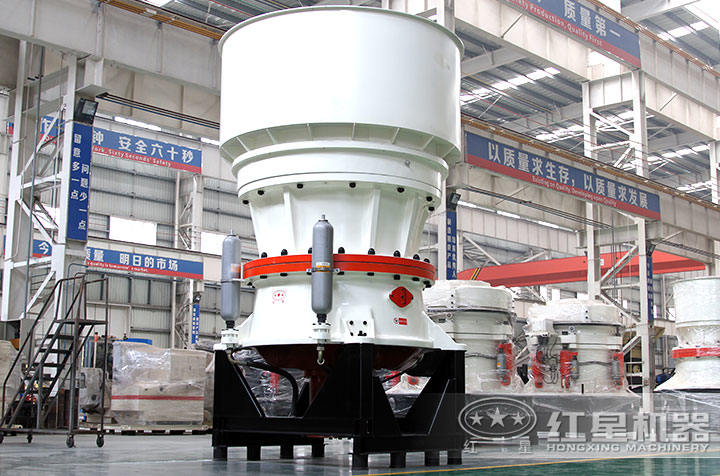

單缸圓錐破碎機產品大圖

單缸液壓圓錐破碎機

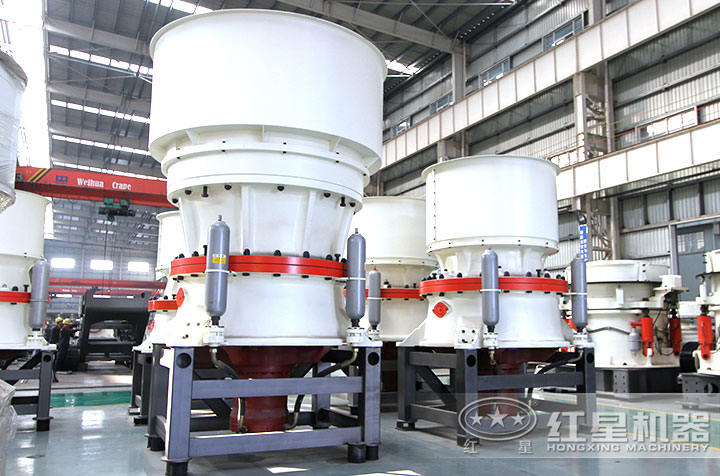

單缸圓錐破車間實拍

單缸液壓圓錐破碎機

單缸圓錐破碎機規格多樣,任意選擇

單缸圓錐破優勢—助您生產更產量高、效率高

1、破碎效率高

單缸液壓圓錐破碎機(單缸圓錐破碎機)主軸上下兩端均有支撐,能承受更大的破碎力和更大的沖程,加上與層壓原理相適應的特殊破碎腔形,使該機具有更高的破碎效率。

2、生產能力大

單缸液壓圓錐破碎機(單缸圓錐破碎機)在將破碎沖程、破碎速度以及破碎腔形狀的組合設計,使該機在動錐大端直徑相同的情況下,比老式彈簧圓錐破的產量高 35%~60%,生產能力大等特點。

3、成品粒級均勻

單缸液壓圓錐破碎機(單缸圓錐破碎機)采用特有的破碎腔形狀以及層壓破碎原理,產生顆粒間的破碎作用,從而使成品中立方體所占的比例明顯增高,針片狀石子減少,粒級更為均勻的特點。

4、運行可靠

單缸液壓圓錐破碎機結構簡單而緊湊,性能穩定,不易故障。維修方便快捷。雙保險控制的液壓與潤滑系統,可確保該機的過載保護與良好的軸承潤滑。

單缸圓錐破碎機優勢

直擊單缸圓錐破作業現場

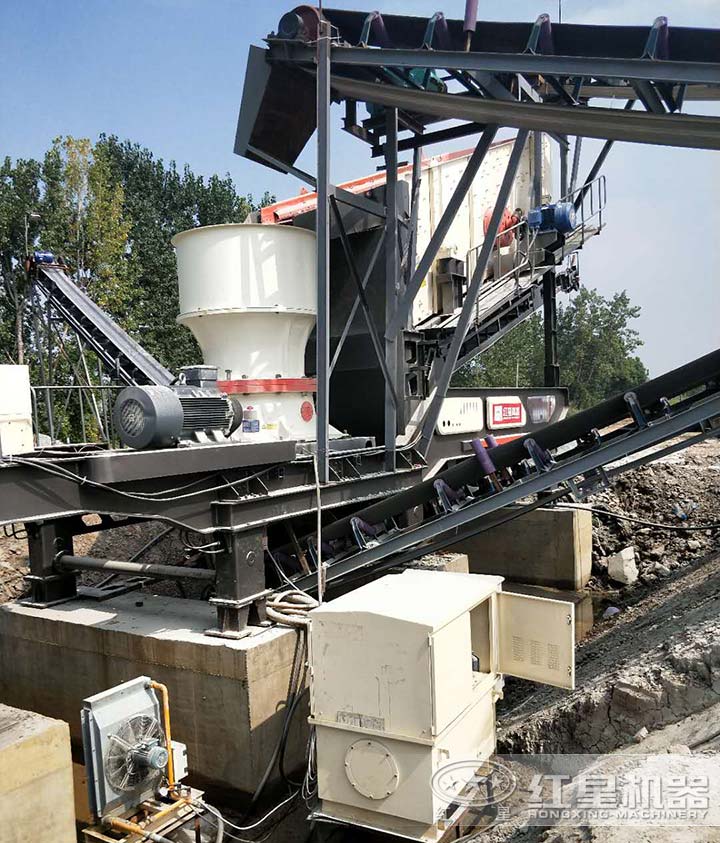

單缸圓錐破現場

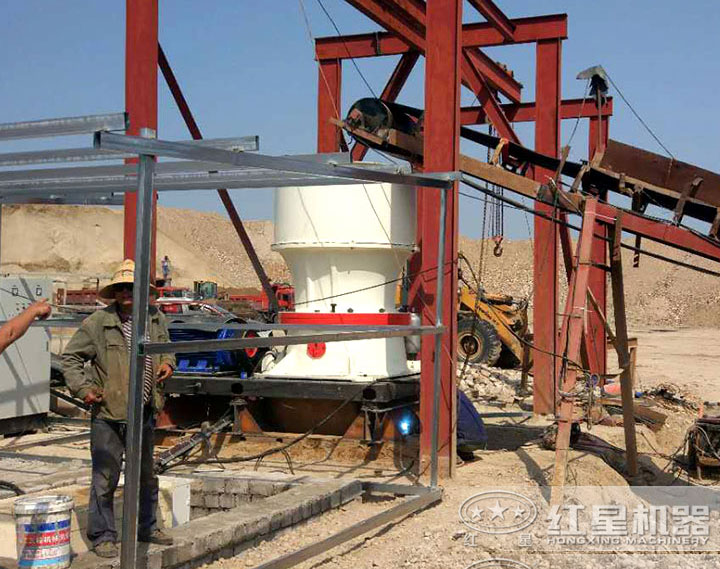

單缸圓錐破安裝、調試現場

圓錐碎石機作業現場物料圖

單缸圓錐破生產成品展示

單缸液壓圓錐破碎機不僅有固定式的,還有移動式的,可直接進入原料現場,無需打樁,可以讓碎石作業更方便、快捷,來隨小編一起看一看這款移動圓錐破的真實面目吧。

移動圓錐碎石機

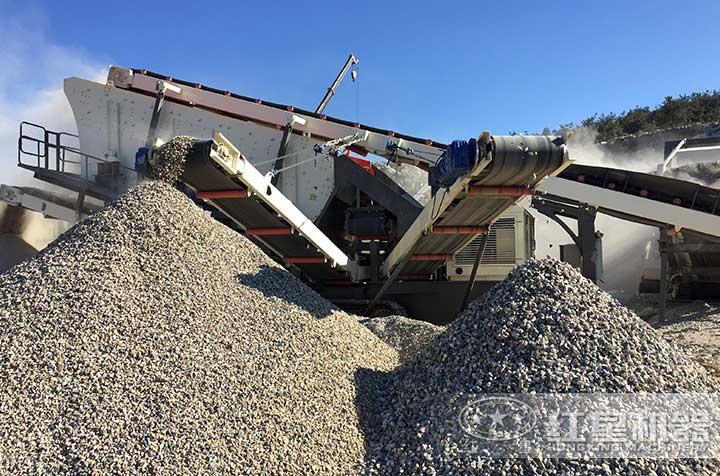

移動單缸圓錐破碎機碎石現場

移動圓錐碎石機作業現場物料圖

移動式圓錐破碎機生產成品展示

單缸圓錐破多少錢一臺

一臺單缸液壓圓錐破碎機市場報價在幾萬到幾十萬不等,具體多少,需要了解客戶實際的生產需要,然后由專業人員進行量身定制,紅星圓錐破碎機品質有保障,定價科學,想要獲得設備詳細報價的客戶,在線咨詢,隨時了解設備的詳細報價,同時我們可免費為您提供設備選購方案和生產工藝流程。

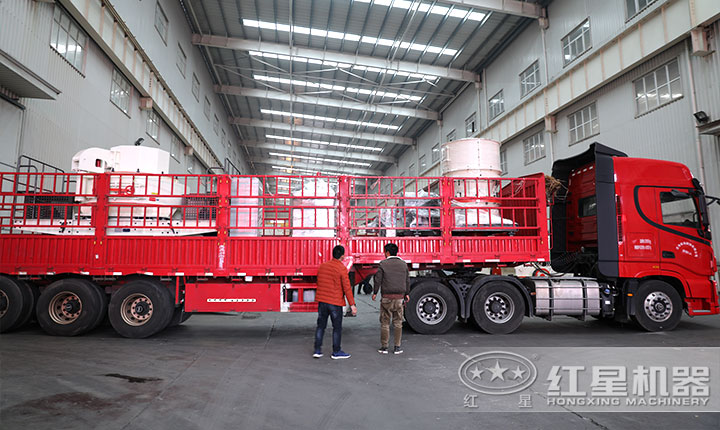

圓錐破碎機發貨現場

車間現貨直發,馬上到達客戶現場

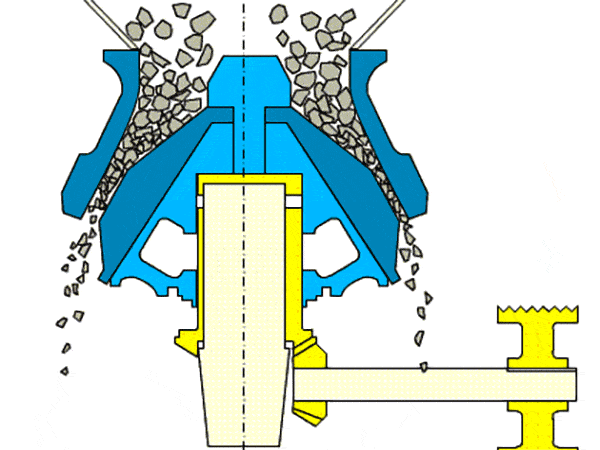

單杠圓錐破碎機工作原理

單缸液壓圓錐破碎機(單缸圓錐破碎機)工作時,電機帶動破碎機的小齒輪,小齒輪帶動大齒輪,大齒輪組件(大齒輪、大齒輪架、偏心鋼套)帶動偏心套組件(偏心缸套、偏心銅套)和主軸組件(主軸、內錐、內錐襯板)以理論垂直線為中心,在銅襯套內公轉,主軸組件在偏心銅套內以主軸的中心線可以實現自轉。

空機運行的時候,偏心套組件“抱著”主軸組件和隨大齒輪一同公轉,當物料加入到破碎腔后,主軸總成(主軸、內錐)在物料的阻力下在偏心銅套內緩慢的自轉。內錐的運行軌跡看起來是在破碎腔內來回?cái)[動,同時緩慢的旋轉,物料被擺動的內錐擠壓破碎。

支撐套與架體連接處靠液壓缸壓緊,當破碎機內落入金屬塊等不可破碎物體時,單缸的動錐由底部液壓活塞托起,起到排放口調整和過鐵保護、反復起落排除堵礦的作用。

單缸液壓圓錐破碎機

技術參數

SC單缸圓錐破中碎系列技術參數:

型號 腔型  給料口尺寸 (mm) 最大進料尺寸 (mm) 最小排料口尺寸 (mm) 電機功率 (kw) 處理能力(t/h)
SC100S C1 250 200 22 90 85-170
C2 200 160 19 70-130
SC160S C1 360 290 25 160 125-345
C2 300 240 22 108-305
SC250S C1 450 360 35 250 267-605
C2 400 320 29 225-515
SC315S C1 560 450 41 315 349-1050
C2 500 400 38 318-892

SC單缸圓錐破細碎系列技術參數:

型號 腔型 給料口尺寸 (mm) 最大進料尺寸 (mm) 最小排料口尺寸 (mm) 電機功率 處理能力 (t/h)
SC100 F1 150 120 10 90 45-135
F2 90 70 10 43-118
F3 38 30 4 25-40
SC160 F1 200 160 13 160 69-215
F2 115 90 10 57-184
F3 35 25   70-90
SC250 F1 215 170 16 250 116-396
F2 110 90 13 117-194
F3 38 30   100-125
SC315 F1 275 220 16 315 177-662
F2 175 140 16 162-552
F3 85 70 13 175-325
SC560 F1 300 240 22 560 448-1512
F2 195 155 19 380-1373
F3 90 70 13 357-912
SC750 F1 370 295 25 750 394-2181
F2 300 240 19 342-2020
F3 230 185 16 267-1814
F4 120 95 13 248-1165
F5 85 70 10 185-1170

注:產量根據不同物料,進料粒度等因素其結果將有所不同
